常用贴片电阻、电容封装尺寸

　　现在常用的的电阻、电容都有贴片封装。贴片封装用四位数字标识，表明了器件的长度和宽度。贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。一般说的贴片电容是片式多层陶瓷电容(MLCC)，也称独石电容。

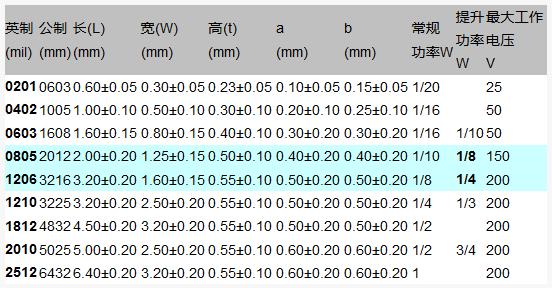

　　下附表为贴片电阻的参数：



　　1.贴片电阻的封装、功率与电压关系如下表：

　　英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)

　　0201 0603 1/20W 25

　　0402 1005 1/16W 50

　　0603 1608 1/10W 50

　　0805 2012 1/8W 150

　　1206 3216 1/4W 200

　　1210 3225 1/3W 200

　　1812 4832 1/2W 200

　　2010 5025 3/4W 200

　　2512 6432 1W 200

　　2.贴片电阻的精度与阻值

　　贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，

　　J -表示精度为5%、

　　F-表示精度为1%。

　　T -表示编带包装

　　阻值范围从0R-100M

　　3.贴片电阻的特性

　　体积小，重量轻;

　　适应再流焊与波峰焊;

　　电性能稳定，可靠性高;

　　装配成本低，并与自动装贴设备匹配;

　　机械强度高、高频特性优越。

　　AXIAL - 两脚直插

　　AXIAL就是普通直插电阻的封装，也用于电感之类的器件。后面的数字是指两个焊盘的间距。

　　AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)

　　AXIAL-0.4 1A的二极管，用于整流(1N4007);1A肖特基二极管，用于开关电源(1N5819);瞬态保护二极管

　　AXIAL-0.8 大功率直插电阻(1W和2W)

　　二、电容：

　　1、贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF

　　无极性电容下述两类封装最为常见，即0805、0603;

　　英制尺寸 公制尺寸 长度 宽度 厚度

　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

　　1210 3225 3.20±0.30 2.50±0.30 1.25±0.30

　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00

　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50

　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50

　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

　　一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V。有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体如下：

　　类型 封装形式 耐压

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　2、常用电容的标识精度级别

　　B+_0.1%

　　C+_0.25%

　　D+_0.5%

　　F+_1%

　　G+_2%

　　J+_%

　　K+_10%

　　M+_20%

　　N+_30%

　　3、各种贴片电容的特性

　　帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容

　　NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF至 1000PF 也能生产但价格较高。

　　X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，耐压高，容量精度在10%左右，电容量一般在100pF～2.2F之间。

　　Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。电容量范围较大，一般为1000pF～100F。

　　X5R容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波等应用。

　　钽电容 体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优秀的电容器，不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定，而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛用于高频滤波像HI-FI系统，。
