贴片元件识别大全图

　　电子元件识别大全图，贴片电子元器件是21世纪常见的电路连接控制的核心元器件，它们比传统的元器件体积小，功能较强大，而作为一位电子元器件的采购，不单单是需要灵活的业务能力，还更需要掌握电子元器件的一些硬件的东西，了解更多元件知识才能提示自己的采购能力。

　　一下是容乐电子为大家整理的常见电子元器件电容，电阻，电感，二极管，三极管，集成电路的基础知识图片讲解。

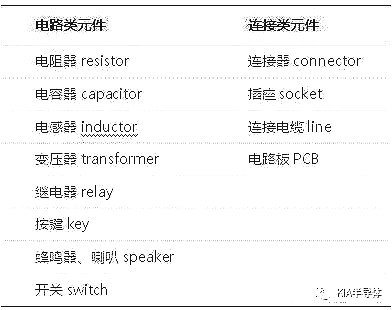

　　一、电容

　　电容在电路中一般用“C”加数字表示(如C223表示编号为223的电容)。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

　　而贴片电容是一种电容材质。贴片电容全称为：多层(积层，叠层)片式陶瓷电容器，也称为贴片电容，片容。贴片电容有两种表示方法，一种是英寸单位来表示，一种是毫米单位来表示。

　　二、电阻

　　电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。

　　贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor) ，是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温， 温度系数小。可大大节约电路空间成本，使设计更精细化。

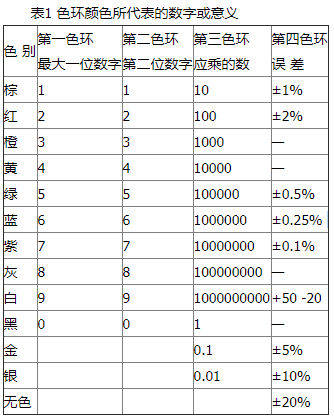

　　电阻识别，下图色环颜色所代表的数字或意义：

　　三、电感

　　电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小;当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

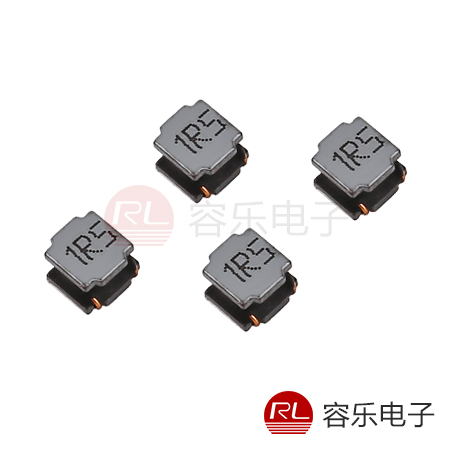

　　贴片电感(Chip inductors)，又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高能量储存和低电阻等特性。

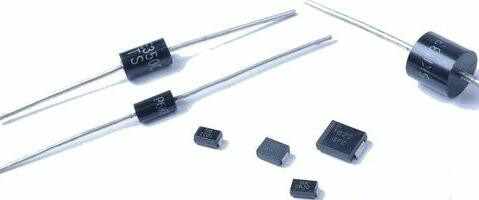

　　四、二极管

　　二极管作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

　　识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

　　五、三极管

　　应用多级放大器中间级，低频放大 输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路，晶体三极管(简称三极管)是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

　　晶体三极管在电路中常用“Q”加数字表示，如：Q1表示编号为1的三极管。

　　六、集成电路

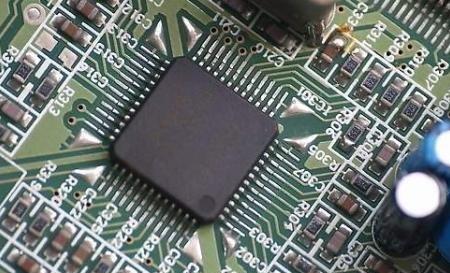

　　集成电路是将二极管、三极管和电阻电容等电子元件按照电路结构的要求，制作在一小块半导体材料上，形成一个完整的具有一定功能的电路，然后封装而成，它的文字符号是ic。

　　集成电路是60年代后期，随着电子技术的发展而迅速发展起来的。使用集成电路和使用分立元件组装的电路相比，具有元件少、重量轻、体积小、性能好和省电等多项优点，所以电子产品的集成化已成为电子技术发展的必然趋向。

　　集成电路(ic integrated circuit)是一种把一类电路中所需的晶体管、阻容感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，封装为一整体，具有电路功能的电子元器件。分立元器件就是指普通的电阻、电容、晶体管等单个电子元件，统称分立元件。分立元件就是功能单一、“最小”的元件，内部不再有其它元件功能单元。
