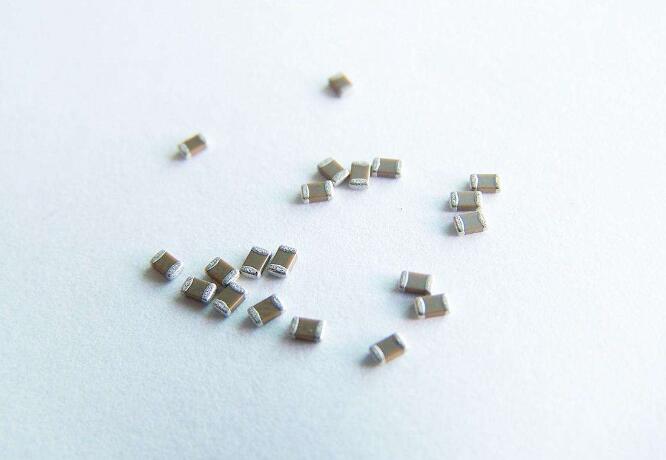

贴片电容读数方法,近期很多人提问贴片电容读数方法,在网上很多资料都可以查到,倒是并不详细,而且各自说法不一,电容有很多种主要分为陶瓷电容、电解电容和钽电容,电子行业中使用最多的还是贴片电容,由于贴片电容体积小功能强而被广泛使用,下面来了解电介质和电容读数方法。
电介质种类
电容量温度特性是选用电介质种类的一个重要依据。
1、NPO(COG) 一类电介质,电气性能最稳定,基本上不随温度,电压与时间的改变而改变,适用于对稳定性要求高的高频电路。
2、X7R(2X1) 二类电介质,电气性能较稳定,在温度,电压与时间改变时性能的变化并不显著,适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路。由于X7R是一种强电介质,因而能造出容量比NPO介质更大的电容器。
3、Y5V(2F4)(Z5U) 二类电介质,具有较高的介电常数,常用于生产比容较大的,标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量,损耗对温度,电压等测试条件较敏感。
电容种类
CC41:1类片状电容器
CT41:2类片状电容器
尺寸规格(长*宽英寸)
0402 0.04*0.02
0603 0.06*0.03
0805 0.08*0.05
1206 0.12*0.06
1210 0.12*0.10
1812 0.18*0.12
2225 0.22*0.25
3035 0.30*0.35
介质种类
CG NPO(COG)
B X7R
F Y5V
E 25U
标称容量
102 10*102
103 10*103
224 22*104
误差
B ±0.10PF
C ±0.25PF
D ±0.5PF
F ±1.0%
G ±2.0%
J ±5.0%
K ±10%
M ±20%
额定电压
160 16*100
250 25*100
500 50*100
630 63*100
101 10*101
201 20*101
501 50*101
102 10*102
202 20*102
N 端头材料
S 全银
N 三层电极
电容贴片优势
体积小;
容量大,温度特性,工作电压和容量误差范围;
工业生产标准尺寸;
适合自动安装的8mm和12mm的卷带包装;
可用于载流焊,波峰焊和气流焊。
瓷片电容读数法
224j:容量和误差
224:220000pF即0.22μF
j :容量误差为5%
容量误差:
F级±1%,G级±2%,J级±5%,K级±10%,M级±20%。
0.022j 250v瓷片电容读数 0.022uF,5%,250v。
瓷片电容器有高压瓷片和普通瓷片电容器,普通瓷片电容器耐压过去标准是50V,高压瓷片电容器有几百伏的,有几千伏的,一般在容值下面标出XXKV 是一种国外电容耐压系列表示法。
电容耐压值有一种是用1位数字和1个字母表示的,如2G472J,头两位2G是表示耐压,后面的大家知道是表示容量与误差,这种耐压表示法较少资料介绍,且不太好记,现整理献给大家,碰到时可查阅对照:
A B C D E F G H J K Z 0 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0 1 10 12.5 16 20 25 31.5 40 50 63 80 90 2 100 125 160 200 250 315 400 500 630 800 900 3 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 9000 4 10000 12500 16000 20000 25000 31500 40000 50000 63000 80000 90000
电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在电容器上,另一种是采用一个数字和一个字母组合而成.数字表示10的幂指数,字母表示数值,单位是V(伏)。
1J代表 6.3×10=63V
2F代表 3.15×100=315V
3A代表 1.0×1000=1000V
1K代表 8.0×10=80V
数字最大为4,如4Z代90000V
今天分享的贴片电容读数方法就到这里,瓷片电容的读数方法和电阻的读数方法基本相同,分色标法、数标法和直标法3种。瓷片电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(μF)、纳法(nF)、皮法(pF)。其中:1法拉=1000毫法(mF),1毫法=1000微法(μF),1微法=1000纳法 (nF),1纳法=1000皮法(pF)。希望以上答案能帮你找到答案。
