村田贴片电容命名规则

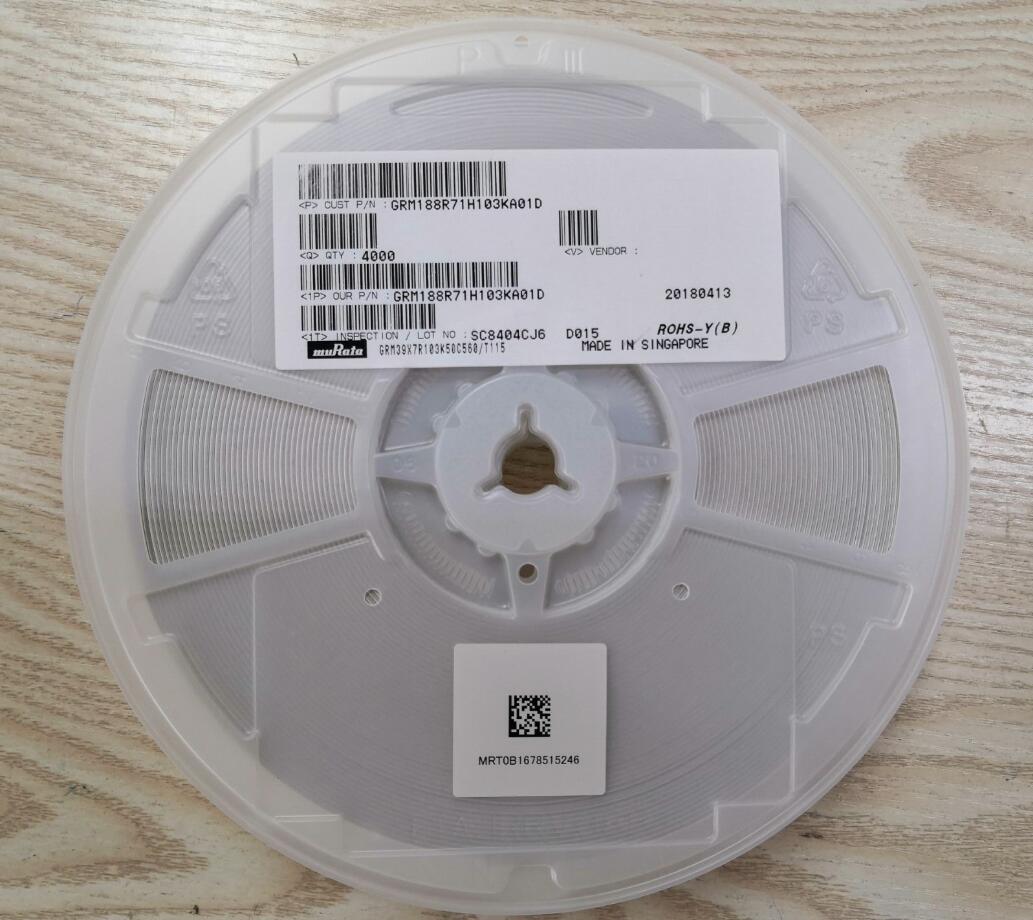

　　村田贴片电容常用的为一般片状多层陶瓷电容器，下面我们就拿 村田电容GRM188R71H103KA01D 举例说明 ,下面就将GR M 18 8 R7 1H 103 K A01 D型号分成10个部分进行说明：

　　①GR，②M ，③18 ，④8，⑤R7，⑥1H ，⑦103，⑧K，⑨ A01 ，⑩D

　　①GR表示型号：村田贴片电容包含GC,GJ,GM,GQ,GR,KR,LL。

　　②M表示系列：村田贴片电容包含H,M,A,D,3,J,L。

　　③18表示电容尺寸：村田贴片电容尺寸EIA 包含01005，015015，0201，0202，0303，02404，0402，0603，0805，1111，1206，1808，1812，2220。

　　④8表示高度尺寸：村田贴片电容用代号1表示0.125mm,2表示0.2mm,3表示0.3mm,4表示0.4mm,5表示0.5mm,6表示0.6mm,7表示0.7mm,8表示0.8mm,9表示0.85mm,A表示1.0mm,B表示1.25mm,C表示1.6mm,D表示2.0mm,E表示2.5mm,M表示1.15mm,Q表示1.5mm,S表示2.8mm,X表示按个别尺寸规格规定，KR系列除外。

　　⑤R7表示材质代号：常用的材质代号有5C(COG也叫NPO),F5(Y5V),R6(X5R),R7(X7R)。

　　⑥1H表示额定电压，村田贴片电容用0E表示DC2.5V,0G表示DC4V,0J表示DC6.3V,1A表示DC10V,1C表示DC16V,1E表示DC25V,1H表示DC50V,1J表示DC63V,1K表示DC80V,2A表示DC100V,2D表示DC200V,2E表示DC250V,2W表示DC450V,2H表示DC500V,2J表示DC630V,3A表示DC1KV,3D表示DC2KV,3F表示DC3.15KV,YA表示DC35V。

　　⑦103表示静电容量：由3位字母表示,单位为皮法(PF)。第一位和第二位数字位有效数字，第三为数字表示有效数字后0的个数，有小数点时以大写字母R表示。此时，所有数字均为有效数字.如果包含有任何不是R的字母，则表明该特指的品名是一个非标准的部件。

　　⑧K表示静电容量公差：村田贴片电容B表示±0.1PF,C表示±0.25PF,D表示±0.5PF(10PF以下),±0.5(10PF以上),F表示±1%,G表示±2%,J表示±5%,K表示±10%,M表示±20%,W表示±0.05PF。

　　⑨A01表示个别规格代号(不包括LLR)由3位数字表示。

　　⑩D表示包装方法。
