贴片电容的热冲击效应作用

  • 编辑: 深圳容乐电子官网
  • 发表时间:2020-06-20
  • 浏览量:204

  贴片电容的热冲击效应作用,贴片电容主体大部分是由陶瓷构成的,贴片电容又叫多层陶瓷电容,而陶瓷的特性比较易碎。贴片电容受到温度冲击时,容易从焊端开始产生裂纹。贴片电容在这点上,小尺寸电容比大尺寸电容相对来说会好一点,主要是因为大尺寸的贴片电容导热没这么快到达整个电容,于是整个贴片电容不同点的温差大,所以膨胀大小不同,从而产生内应力,导致贴片电容出现裂纹。

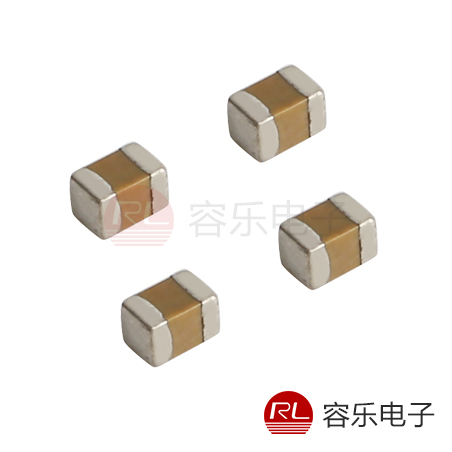

贴片电容


  在贴片电容的焊接工艺上更是要避免用烙铁手工焊接的工艺。烙铁手工焊接有时也不可避免。比如说,对于PCB外发加工的电子厂家,有的产品量特少,贴片电容外协厂家不愿意接这种单时,只能手工焊接;样品生产时,一般也是手工焊接;特殊情况返工或补焊时,必须手工焊接;修理工修理电容时,也是手工焊接。无法避免地要手工焊接MLCC时,就要非常重视焊接工艺。


  另外,在MLCC焊接过后的冷却过程中,由于贴片电容和PCB的膨胀系数不同,于是会产生外应力,导致贴片电容出现裂纹。要避免这个问题,回流焊时需要有良好的焊接温度曲线。如果不用回流焊而用波峰焊,那么这种贴片电容失效率会大大增加。


  贴片电容只要在通电使用之后都会产生热量,尤其在大电流电路中,贴片电容、贴片电阻的产热量是非常大的,而在设计中,贴片电容的大小也会根据其耐受电压、电流及其功率导致散发的热量来考虑散热率,所以电流及功率越大的贴片电容,表面积也是越大。


  今天分享的贴片电容的热冲击效应作用内容就到这里,希望能够帮助到大家,贴片电容是一种比较脆弱的元器件,高温、折叠、电压大等情况都会导致贴片电容失效,所以我们在使用过程也需要多注意这些情况,了解更多贴片电容知识关注容乐电子。
