风华高科贴片电容型号命名方法

　　风华高科贴片电容型号命名方法，风华高科是全球第七大被动元器件生产制造企业，贴片电容是其最具竞争力的产品之一。并为国内外多家知名国际品牌做OEM加工，产品质量和稳定性都是极具竞争力的。容乐电子作为风华高科代理商之一今天为大家分享其贴片电容型号命名方法。

　　0805 CG 101 J 500 N T

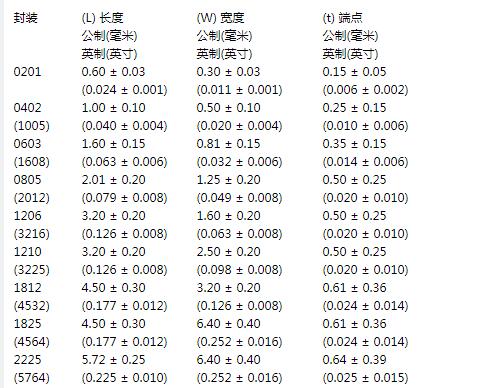

　　0805————封装尺寸：通用型贴片电容包括四个常用的封装：0402、0603、0805、1206;封装形式与尺寸的对应关系见下表：

　　CG————介质种类：介质种类。由贴片电容介质及特性介绍我们贴片电容的所谓介质实际上是该电容的代表着工作温度。介质不同工作温度不同。风华通用型贴片电容介质有5种，分别用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。

　　101————标称容量代号(单位：PF)： 101：标称阻值为100pf，标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法，前两位是有效数字(E-96四位数表示法中，前三位是有效数字)，最后一位是有效数字后零的个数。

　　J————电容值误差精度代号： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf)。

　　500————额定工作电压：三位数表示法，500表示50V;501表示500V，6R3表示6.3V。

　　N————端头电极种类：通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头)，另外两种团头类型有 S(纯银端头)、C(纯铜端头)。

　　T————表示编带包装。如果这个位置没有任何标记，表示袋装、散包装。

　　多层片状陶瓷电容器是在多层片状陶瓷电容器的工艺技术、设备基础上，通过采用特殊工艺制作的一种具有良好高压可靠性的产品，该产品适合于表面贴装，适合于多种直流高压线路，可以有效的改善电子线路的性能。
