村田贴片电容编码规则识别

　　村田贴片电容是目前国内外使用较广泛的贴片陶瓷电容品牌。其电容型号的命名方法与其它品牌有明显不同。在此，贴片电容代理容乐电子为方便客户替换贴片电容品牌的使用，进行同型号替换。为此整理了村田贴片电容型号命名规则。

　　村田电容型号命名规则

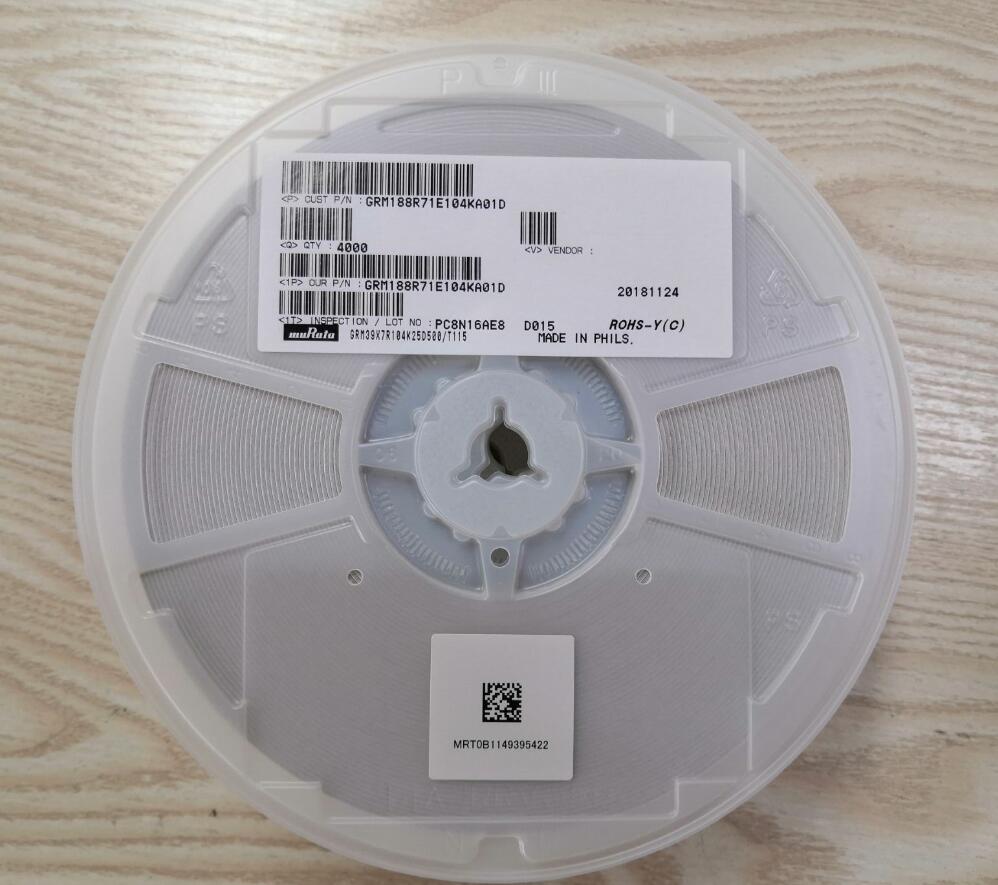

　　GRM 18 8 R7 1E 104 K A01 D

　　GRM————表示镀锡电极品(普通贴片陶瓷电容)，常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。

　　18 ————表示尺寸(长*宽)(1.6*0.8mm)，国内通用尺寸表示是(长*宽)1.6*0.8mm(单位为mm).国际上通用尺寸表示是用英寸0603(单位为inch)，

　　村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:

　　03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603

　　21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210

　　42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----2220

　　8 ————表示厚度(T) (0.8mm)，常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:

　　5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

　　R7 ————表示材质(X7R)，常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：

　　5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

　　5C工作温度是-55度——+125度，温度系数是0+-30ppm/度;

　　R6工作温度是-55度——+85度，温度系数是+-15%;

　　R7工作温度是-55度——+125度，温度系数是+-15%;

　　F5工作温度是-30度——+85度。温度系数是+22,-82%

　　100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。材质的选用直接影响到电容值的精度与耐温度情况。

　　1E————表示额定电压(DC25V)，常用电压村田表示有0J，1A，1C，1E，1H等，对应值如下：

　　0J------6.3V;1A------10V;1C------16V;1E------25V;1H------50V。

　　104————表示静电容量(0.1UF)

　　由3位字母数字表示，单位为皮法(pF)。第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数，有小数点时以大写字母“R”表示，此时所有数字均为有效数字。

　　比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10为有效数字.第3位1为前面10有效数字后0的个字为1个.也就是100pF)

　　1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)

　　计算方法：104＝10＊10000pF＝100000pF＝0.1uF

　　数字是103就是10乘以10的3次方，104就是10乘以10的4次方，105就是10乘以10的5次方单位是pF,再转换成uF就可以了。

　　K ————表示静电容量允许偏差，也就是常说的档位、精度(+-10%)，常用档位有B、C、D、J、K、M、Z,具体对应值如下:

　　B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%。正常5C材质的精度可做到B、C、D、J档;R6、R7材质的精度可做到K、M档;F5材质精度是Z档。

　　A01————个别规格代码(可忽略，不重要)

　　D ————包装方式(直径180mm纸带编带盘装)

　　常用包装方式有L、D、B等，具体方式如下：

　　L表示直径180mm的压纹带(塑料)编带盘装;D表示直径180mm纸带编带盘装;B表示散袋装。
