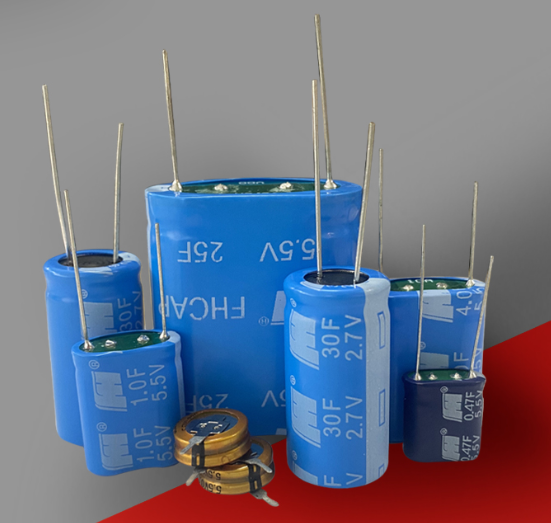

FH2R7L505M-N0824、FH2R7L105M-N0612超级电容在LED电源中的使用

　　FH2R7L505M-N0824、FH2R7L105M-N0612超级电容在LED电源中的使用，解决了哪些问题，值得推荐的地方是什么?

　　LED制造技术逐渐前沿，逐步在信号指示、医疗设备、仪器仪表等替代传统照明方式，LED不仅具有发光效率高、控制方便、寿命长等常规有点之外，还有环保和节能的特点。

　　LED 的稳定和高效率工作依赖于其驱动电源的驱动方式及效率，整个系统主要由太阳能电池、充电稳压电路、超级电容、升压电路、控制电路、LED六个部分组成:

　　其工作原理框图如下:

　　实现自动控制的原理：

　　首先由充电稳压电路控制太阳能电池给超级电容充电,然后超级电容连接升压电路进行升压给后续电路供电。

　　其次控制电路通过比较太阳能电池电压与超级电容电压，太阳能电池电压与设定的基准电压来决定是否开启LED。

　　二、主要电路

　　1.充电及稳压电路

　　在充电及稳压电路中我们需要用到两种二极管“肖特基二极管和稳压二极管”，主要目的是保护电容，他们有限制电容两端电压作用，还能控制太阳能电池对超级电容充电。

　　肖特基二极管：用来防止在光线较弱时超级电容通过太阳能电池放电;

　　稳压二极管：用来限制电容量两端的最高电压;

　　2.升压电路的作用

　　升压电路使用中将用到一个BL8530芯片、一个电感、一个电解电容、一个肖特基二极管，用来给整个后续电路提供一个稳定的3.3V的电压用于使后续电路如LED,比较器正常工作。

　　3.控制电路使用

　　控制电路用来控制LED在光弱环境下处于开启状态、光强环境下则处于关闭状态;

　　在控制电路中还会使用到两个电压比较器：比较器1、验证电容是否有电、比较器2、验证外界光线是强是弱。

　　4、控制电路需要同时满足两个条件才会开启LED灯

　　-外界光线足够弱，弱到太阳能电池的电压低于设定的基准电压

　　-低于超级电容电压时
