风华贴片电容的规格型号对照表使用特点以及详细参数说明如下：

1、风华贴片电容生产工序严格、参数、型号不同，生产标准不同；

2、按工业标准民尺寸生产，小型化，组装密度高；
3、可靠性高，使用寿命长，防潮性、抗腐蚀性好；
4、设计灵活，可根据用户要求生产。

此类介质材料的电容器为Ⅰ类电容器，包括通用型高频 COG、COH 电容器和温度补偿型高频 HG、LG、PH、RH、SH、TH、UJ、SL 电容器。其中 COG、COH 电容器电性能最稳定，几乎不随温度、电 压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路，HG、LG、PH、RH、SH、TH、UJ、SL 电容器容量随温度变化而相应变化，适用于低损耗、温度补偿型电路中。

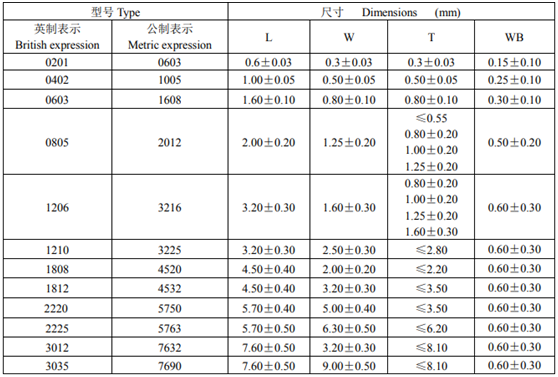

风华贴片电容尺寸及结构

型号规格表示方法： HOW TO ORDER

 0805    CG    101      J     500    N     T

①      ②     ③      ④     ⑤     ⑥    ⑦

说明NOTES:

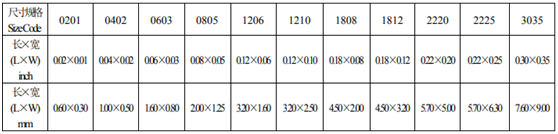

①   尺寸  DIMENSIONS

②介质种类 DIELECTRIC STYLE

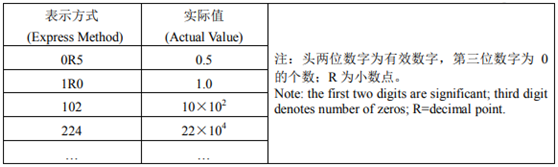

③标称容量 NOMINAL CAPACITANCE       单位(unit)：pF

④ 容量误差 CAPACITANCE TOLERANCE

备注：B、C、D 级误差适用于容量≤10pF 的产品。

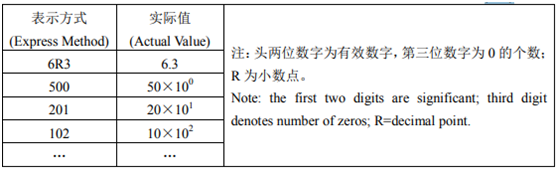

⑤ 额定电压 RATED VOLTAGE           单位(unit)：V

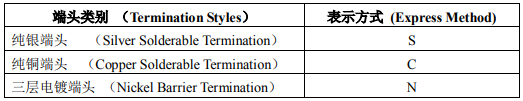

⑥端头材料 TERMINAL MATERIAL STYLES
