浅谈贴片电容耐压值怎么看?又是如何测试的

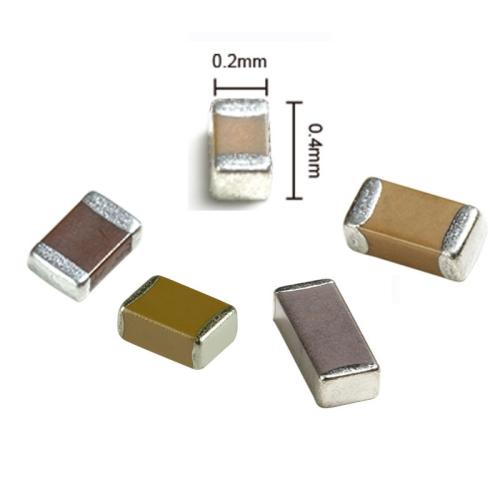

　　浅谈贴片电容耐压值怎么看?又是如何测试的，贴片电容全称为：多层(积层，叠层)片式陶瓷电容器，也称为贴片电容，片容。贴片电容的材料常规分为三种：NPO,X7R,Y5V;NPO 材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。那么下面我们来看看贴片电容的耐压值怎么看，如何测试。

　　贴片电容：可分为无极性和有极性两类

　　无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多。

　　根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列；

　　具体分类如下：类型封装形式耐压

　　A：3216 10V

　　B：3528 16V

　　C：6032 25V

　　D：7343 35V

　　贴片电容的耐压是如何测试的呢?

　　1、常规贴片电容耐压与额定电压的关系：

　　Ⅰ类电容耐压值:300%额定电压;

　　Ⅱ类电容电容:250%额定电压。

　　例如一个常规用途1206、0805、0603、0402等不同规格的10pF、50V、C0G贴片电容的耐压均是其标称额定电压的3倍，也就是150V，与规格尺寸无关。而一款10nF 50V X7R材质MLCC的耐压是125V。

　　(注意以上数据的测试方法。1、其测试条件为时间：1～5 秒;2、充/放电电流：不应超过50mA)

　　2、中高压贴片电容耐压与额定电压的关系

　　100V≤Vr<500V 施加额定电压的200%

　　500V≤Vr≤1000V 施加额定电压的150%

　　1000V以上测试方法为测试方法：5 秒，最大电流不超过50mA

　　在2000V 以上测试条件下，要求不应有介质被击穿或损伤。

　　通过以上说明可知，叠层陶瓷电容于铝电解电容和钽电容不同，不需要降额使用。
