贴片电容与其它电容器分类

　　贴片电容与其它电容器分类，贴片电容又称多层(积层，叠层)片式陶瓷电容器，也称为贴片电容，片容。贴片电容分为：NPO电容器、X7R电容器、Z5U电容器、Y5V电容器，贴片电容采用简易封装由于体积小可以节省很多资源，但是封装难度比其它电容器高。下面我们来了解一下其它电容器有哪些，电容器的作用什么。

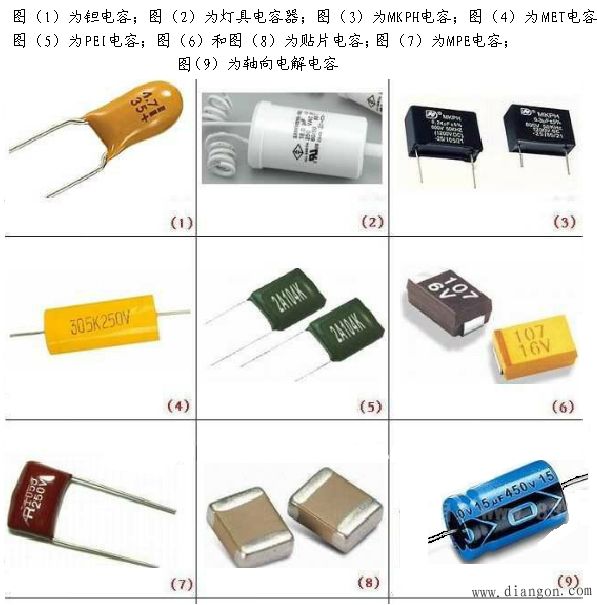

　　电容器分类：

　　1、铝电解电容

　　电容容量范围为0.1uF--22000uF，高脉动电流、长寿命、大容量的不二之选，广泛应用于电源滤波、解藕等场合。

　　2、薄膜电容

　　电容容量范围为0.1pF--10uF，具有较小公差、较高容量稳定性及极低的压电效应，因此是X、Y安全电容、EMI/EMC的首选。

　　3、钽电容

　　电容容量范围为2.2uF--560uF，低等效串联电阻(ESR)、低等效串联电感(ESL)。脉动吸收、瞬态响应及噪声抑制都优于铝电解电容，是高稳定电源的理想选择。

　　4、陶瓷电容

　　电容容量范围为0.5pF--100uF，独特的材料和薄膜技术的结晶，迎合了当今“更轻、更薄、更节能”的设计理念。

　　5、超级电容

　　电容容量范围为0.022F--70F，极高的容值，因此又称做“金电容”或者“法拉电容”。主要特点是：超高容值、良好的充/放电特性，适合于电能存储和电源备份。缺点是耐压较低，工作温度范围较窄。

　　电容器的作用：

　　耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

　　滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

　　退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。

　　高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

　　谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

　　旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

　　中和：用在中和电路中的电容器称为中和电容。在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。

　　定时：用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

　　积分：用在积分电路中的电容器称为积分电容。在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。

　　微分：用在微分电路中的电容器称为微分电容。在触发器电路中为了得到尖顶触发信号，采用这种微分电容电路，以从各类(主要是矩形脉冲)信号中得到尖顶脉冲触发信号。

　　补偿：用在补偿电路中的电容器称为补偿电容，在卡座的低音补偿电路中，使用这种低频补偿电容电路，以提升放音信号中的低频信号，此外，还有高频补偿电容电路。

　　自举：用在自举电路中的电容器称为自举电容，常用的OTL功率放大器输出级电路采用这种自举电容电路，以通过正反馈的方式少量提升信号的正半周幅度。

　　分频：在分频电路中的电容器称为分频电容，在音箱的扬声器分频电路中，使用分频电容电路，以使高频扬声器工作在高频段，中频扬声器工作在中频段，低频扬声器工作在低频段。

　　负载电容：是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。

　　今天分享的贴片电容与其它电容器分类就到这里，电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面。贴片电容对于其它电容的优势在于体积小耐温较好，容量也不低，这也是被大量使用的原因。
