风华电阻
产品简介

产品名称:风华高科系列贴片电阻


所属类别:风华高科系列贴片电阻

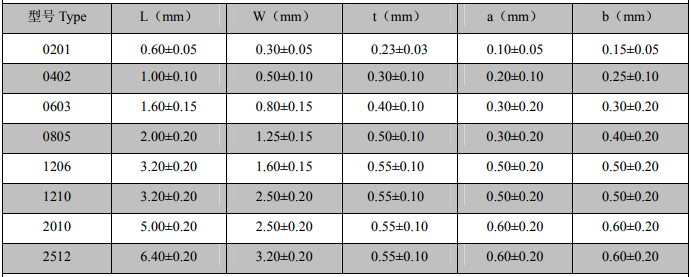

封装尺寸:目前风华通用型贴片电阻封装尺寸有8种: 0201.0402、 0603. 0805和1206. 1210、 2010、 2512封装。

封装与尺寸的对应关系请参看通用系列贴片电阻规格书。

额定功率: 0201 ( 1/20W)、0402 ( 1/16W)、0603 ( 1/10W)、0805(1/8) 、1206 ( 1/4W)、1210 (1

/3W)、2010(3/4)、 2512 (1W)

最大工作电压: 0201 ( 25V)、0402与0603 ( 50V)、0805 ( 150V)、1206以 上200V ;

最大过负载电压:是最大工作电压的2倍;例如: 0805封装的过负载电压达到300V ;

阻值范围: 1~10MΩ

温度系数:

0201与0402封装:

10Ω≤R≤1MΩ ; +200ppm/°C;

1Ω≤R <10Ω, 1MΩ < R≤10MΩ ; +400ppm/C ;

0603~2512封装:

10Ω≤R≤1MΩ; +100ppm/°C ;

1Ω≤R < 10Ω, 1MΩ < R≤10MΩ ; +250ppm/9C ;

电阻精度:

0201封装:

+1%、+2%、+5%、+10%、+20%、

0402~1210封装:

阻值范围1Ω~10MQ: +1%、+2%、 +5%、 +10%、 +20%

阻值范围10Ω~1MΩ :除上述5个精度外,增加一个0.5%的精度

2010~2512封装:

阻值范围1Ω~10MΩ: +1%、+2%、+5%、 +10%、 +20% ;没有0.5%的精度。

使用温度范围:使用温度介于-55°C~ +125°C ;

额定温度: 70°C。当0欧姆电阻(通用电阻)使用温度超过70°C时,其额定电流和最大过负载电流指标均开始下降,下降曲线请参看风华通用电阻规格书。

ROSH :符合欧盟Rosh标准

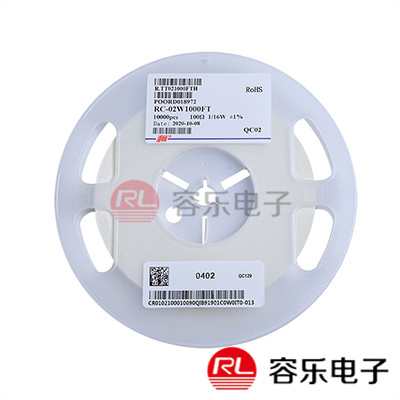

电阻最小包装数量: 0201和0402封装通用电阻10k/盘; 2010和2512这两个封装为4k/盘,其余封装尺寸的贴片电阻均为5k/盘




产品介绍:深圳市容乐电子科技有限公司---风华高科一级代理销售公司,出售风华高科全系列贴片电阻、高阻值电阻,欢迎新老客户来电咨询,电话:15976856389
